En général, les travaux de plomberie sont réalisés par un professionnel en raison de leur complexité. Parfois, les bricoleurs les plus aguerris choisissent de les entreprendre eux-mêmes.
Si vous êtes dans ce cas, sachez que vous devez impérativement respecter les normes en vigueur afin que vos travaux tiennent sur la durée. Ainsi, si vous vous lancez dans l’installation d’un lavabo, sachez que la hauteur des écoulements doit être parfaitement calculée en fonction des situations.
À quelle hauteur installer les évacuations d’un lavabo ? Voyons cela en détail dans cet article.
En quoi l’étape d’installation des évacuations est-elle importante ?
Info : Recevez instantanément 3 devis personnalisés auprès des professionnels locaux de votre région
- Rapide et sans engagement -

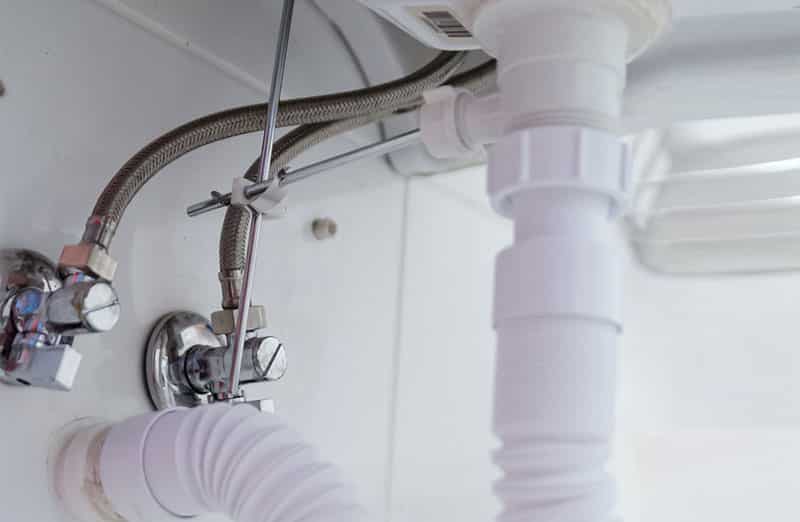

Le système d’évacuation du lavabo est essentiel afin d’évacuer les eaux usées vers le collecteur central relié au réseau d’assainissement collectif, à votre fosse septique, ou à un puisard.
Pour permettre la parfaite évacuation des eaux usées en provenance de votre lavabo, il est donc nécessaire :
- d’installer le système d’évacuation à la bonne hauteur,
- de poser des canalisations avec le bon diamètre.
Ces deux aspects font notamment l’objet de normes, elles-mêmes établis en fonction de l’expérience conjointe des constructeurs et des utilisateurs.
Bon à savoir : en fonction de leur provenance (WC, salle de bain, cuisine, buanderies), les eaux usées ne font pas l’objet du même traitement.
Évacuations et lavabo, quelles sont les normes ?
Qu’il s’agisse de l’alimentation comme de l’évacuation de l’eau, l’installation des canalisations nécessite beaucoup de précisions. Effectivement, une fois en place elles ne pourront plus être modifiées sans demander de lourds travaux. Le réseau doit donc être prévu et réfléchi en amont.
Avant les travaux, commencez par réaliser un plan de l’installation afin de définir précisément le matériel nécessaire et les méthodes d’installation à prévoir. Sachez que l’on procède toujours à la pose de l’alimentation et de l’écoulement avant celle du lavabo et de la robinetterie.
Equipez-vous ici :
- de tuyaux PVC ou de tuyaux cuivre de 10/12 mm ou de 12/14 mm,
- de flexibles pour les raccordements.
Au cours de l’installation, respectez une pende de 1 cm par mètre afin d’assurer l’efficacité de l’évacuation.
Définir la hauteur des évacuations d’un lavabo
Info : Recevez instantanément 3 devis personnalisés auprès des professionnels locaux de votre région
- Rapide et sans engagement -
Généralement, les équipements nécessitant une évacuation (lavabo, douche, baignoire, WC, évier, etc.) s’installent à 90 cm du sol. Dans ce type de cas standard, les alimentations sont installées à 60 cm du sol. En ajoutant la hauteur des flexibles, qui est en moyenne de 30 cm, on obtient bien les 90 cm de départ.
En ce qui concerne plus spécifiquement le lavabo, il s’installe la plupart du temps à une hauteur comprise entre 83 et 85 cm au dessus du sol :
- la hauteur d’écoulement d’un lavabo sur colonne dépend de la hauteur de la colonne ainsi que du modèle de lavabo,
- la hauteur de l’évacuation d’un lavabo mural est généralement située à 52 cm du sol
*Ces hauteurs sont déterminées par rapport à un sol comportant déjà un revêtement (carrelage, parquet, etc.)
Sachez aussi que les raccords doivent parfois être faits à l’aide de collets battus ou de raccords bicônes. De plus, au moment du raccordement, vous devez absolument vous assurer de l’étanchéité de l’évacuation. Le cas échéant, elle devra être renforcée à l’aide d’un joint afin d’éviter tout problème de fuite d’eau.
Bien choisir les sections est également primordial puisque du diamètre des canalisations dépend le débit de l’écoulement :
- en cas de sous dimensionnement des canalisations, votre lavabo risque de se boucher fréquemment,
- dans le cas inverse, de mauvaises odeurs ou des nuisances sonores sont à craindre.
À noter : en général, le diamètre de l’évacuation d’un lavabo est de 32 mm.
Définir la hauteur de pose des écoulements
Encore une fois, vous devez réfléchir en amont de vos travaux à la hauteur de pose de vos écoulements. Ceux-ci doivent également correspondre à la hauteur de vos évacuations.
Attention, désamorçage de siphon et bruits vous attendent si vos évacuations sont trop verticales. L’écoulement doit donc combiner une chute verticale (hauteur de l’écoulement) suivie d’une canalisation offrant une pente de 3 à 5 cm par mètre.
Bon à savoir : les évacuations sont toujours raccordées à un siphon. Ce dernier permet d’éviter que les odeurs ne remontent pas. Optez de préférence pour un siphon démontable. Sachez aussi que la hauteur de l’évacuation équivaut à celle de sortie du siphon.
Hauteur evacuation lave main
À l’instar du lavabo, le réglage de la bonne hauteur est prépondérant pour garantir un meilleur confort d’utilisation. Pour installer l’évacuation d’un lave-main, il faut prévoir une hauteur comprise entre 85 cm et 90 cm, notamment si l’installation intègre une colonne ou un meuble. Votre artisan doit déterminer exactement la section de la canalisation (exprimée en mm2) pour trouver le diamètre qui permettra à la canalisation d’évacuer les eaux usées convenablement. Plus le diamètre est important, plus la section sera performante. S’il est trop faible, cela génèrera des bouchons à répétition et il est possible que vous ayez besoin d’une pompe puisard.
Hauteur sortie wc
Info : Recevez instantanément 3 devis personnalisés auprès des professionnels locaux de votre région
- Rapide et sans engagement -
La hauteur des WC standard est comprise entre 40 à 45 cm. Celle-ci inclut déjà l’abattant. Sachez pourtant qu’il existe des modèles de WC surélevés dont la hauteur est de 48 à 50 cm. Ils sont destinés aux personnes d’âge avancé ou aux handicapés. Le haut du réservoir est entre 70 et 80 cm au-dessus du sol. Leur profondeur est de 75 à 80 cm. Si vous avez un souci de place, optez pour un modèle de 50 cm de profondeur ou pour un modèle d’angle.
Pour un WC à sortie verticale, la hauteur standard est de 18 cm au-dessus du sol fini. La distance entre le raccordement à la cuvette et le mur est de 18 à 22 cm selon le modèle de votre cuvette. Pour un WC à sortie horizontale, la distance entre le mur et le raccordement est de 22cm. L’évacuation doit toucher le sol fini.

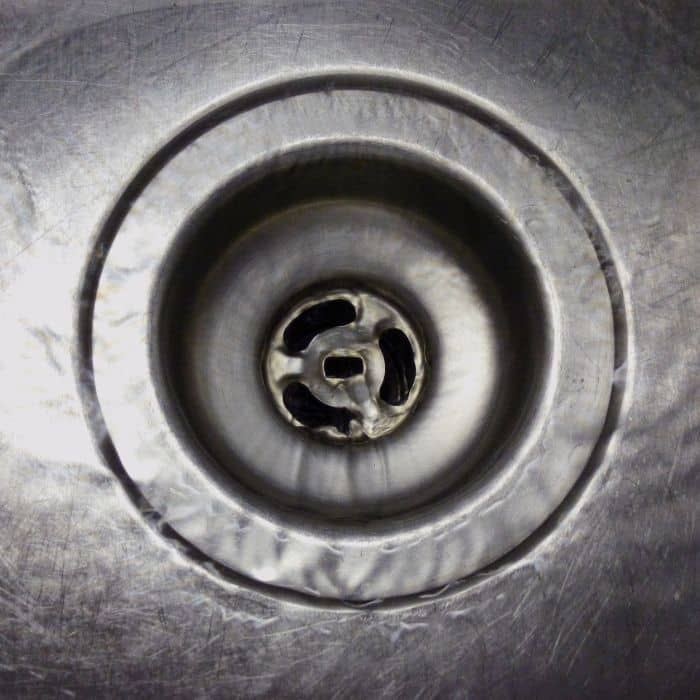

Hauteur evacuation evier
La hauteur du tuyau d’évacuation pour un évier est de 44 cm au sol. Si vous gardez cette mesure, il est sûr que vous pouvez y connecter votre siphon. En revanche, vous devez supprimer le petit morceau sis dans le siphon et en acheter un plus long doté d’écrou et de joints spécifiques. La meilleure solution est de placer la courbe de décharge à 52 cm du sol en vue de ne pas faire face à des problèmes de connexion du siphon et de l’évier. Cela devrait vous offrir une bonne hauteur des écoulements.
Diametre evacuation lavabo
En général, on estime qu’un lavabo est posé à peu près à 85 cm du sol fini. Le diamètre extérieur de votre canalisation doit respecter les 32 mm. Pour un modèle mural, la hauteur est de 52 cm au-dessus du sol. Quant aux lavabos sur colonne, l’intervention s’avère plus compliquée. Le professionnel doit en effet calculer la hauteur de sortie des eaux selon la hauteur de la colonne existante et du modèle de lavabo.
Hauteur evacuation baignoire
Comme pour la douche, il est fortement recommandé d’installer un tuyau de 40 mm de diamètre pour améliorer l’écoulement des eaux usées. Par contre, la hauteur d’évacuation y afférente est plus importante. Cela permet d’assurer une bonne sortie même si le volume d’eau est très conséquent (juste après un bain, par exemple). Selon le siphon et le modèle en place, la hauteur d’écoulement oscille entre 9 et 13 cm.
Hauteur vidange lavabo
Les équipements qui requièrent une évacuation à l’instar du lavabo, de la douche, de la baignoire et de l’évier sont installés à 90 cm du niveau du sol. Les alimentations, quant à elles, se placent à 60 cm du sol. Les flexibles sont fixés à 30 cm. Le tout donne les 90 cm dont on a besoin.
Pour le cas du lavabo, ce dernier est installé à une hauteur qui varie entre 83 et 85 cm au-dessus du sol. Cette hauteur est définie par rapport à un sol qui dispose déjà d’un revêtement (parquet, carrelage, etc.).
Évacuation cuisine
L’évacuation sous l’évier de cuisine passe par deux critères :
- Le trop-plein : dispositif de régulation qui est dédié à évacuer le liquide en excès d’un réservoir lorsque son niveau déterminé est atteint.
- La bonde : les objets qui bouchent une baignoire, un évier ou un lavabo.
- La bonde est reliée au trou d’écoulement du lavabo et au siphon. Elle permet de maîtriser la sortie de l’eau et garantit une bonne étanchéité de l’installation.
- Le chapeau de la bonde peut s’ouvrir et se fermer pour remplir la cuvette d’eau.
- Le dessus et le dessous de la bonde sont vissés pour maintenir la bonde contre le trou d’écoulement.
- Le siphon vissé éloigne les remontées d’odeurs nauséabondes.
- Les joints sont nécessaires pour une installation pérenne et étanche.
- La section des canalisations
- La hauteur de pose
- Pour un lavabo sur colonne : la hauteur est fixée selon le modèle et la hauteur de la colonne en place.
- Pour un modèle mural : la hauteur du siphon est à 52 cm du sol.
Les travaux effectués par un artisan certifié garantissent l’absence de bouchons et de débordements. L’écoulement des eaux dépend du diamètre de la canalisation. La vidange de l’évier est reliée au siphon avec un tuyau PVC de 40 mm de diamètre. Il faut ensuite réaliser un double encollage sur un coude à 90°C. La hauteur de l’évacuation est à 52 cm du sol avec une pente d’1 cm par mètre.
Hauteur alimentation lavabo
Info : Recevez instantanément 3 devis personnalisés auprès des professionnels locaux de votre région
- Rapide et sans engagement -
L’alimentation en eau affiche des normes variées et différentes relatives à la hauteur en fonction des modèles. La totalité des équipements est installée à 90 cm du sol. Quant aux alimentations, celles-ci sont placées à 60 cm du sol. Viennent s’ajouter à cela la hauteur des flexibles qui est de 30 cm en général. À partir de là, vous obtenez les 90 cm requis. Il est faisable que les raccords soient des raccords bicônes ou des collets battus. Au moment d’effectuer le raccordement, vérifiez que le tout soit bien étanche. Ajoutez-y des joins, si besoin est.
Hauteur evacuation lavabo double vasque
Qu’il s’agisse d’une hauteur évacuation à simple ou double vasque, les principes restent inchangés. Ces types d’évacuation correspondent à un ensemble de pièces fixées et vissées les unes aux autres :
Hauteur plomberie
La règle de pose des évacuations est soumise à des normes imposées par l’expérience des professionnels et des utilisateurs. Deux secteurs exigent l’application de ces normes : la section des canalisations et la hauteur de pose.
Celle-ci est exprimée en mm2. Elle doit être adaptée à la quantité d’eaux délivrées. Le débit de l’écoulement dépend entièrement d’elle. Pour cela, vous devez être attentif au diamètre de canalisation et du carré de ce diamètre. Par exemple, une canalisation de 14 mm de diamètre a une section de 154 mm2.
Cette dernière doit être compatible à la hauteur d’évacuation des matériels choisis. Elle doit être bien étudiée en amont du chantier pour éviter les contraintes de l’hydraulique. Un écoulement doit mêler une chute verticale et une canalisation en pente contrôlée de 3 à 5 cm par mètre, 1 cm a minima.
Évacuation lavabo faible hauteur
Les étapes de vidage des lavabos et des vasques sont les mêmes. Vous devez placer votre siphon en-dessous de votre lavabo. Le bord de ce dernier doit être placé à 83 et 85 cm du sol. Le diamètre extérieur du tuyau d’évacuation pour un lavabo est de 32 mm :
Hauteur evacuation lavabo pente
Le système d’évacuation du lavabo doit être pensé dans les moindres détails. L’installation de ce dernier mérite beaucoup de précisions, car une fois mises en place, les canalisations ne pourront plus être changées. Cette opération implique un chantier conséquent et donc un budget assez élevé. En amont, vous devez réaliser un plan de l’installation pour déterminer le matériel requis, le procédé de mise en œuvre choisi. Pour ce faire, vous devez vous équiper de tuyaux PVC ou en cuivre de 10/12 mm ou de 12/14 mm et de flexibles pour les différents raccordements. Sachez que vous devez respecter une pente de 1 cm par mètre afin que l’évacuation soit efficace.
FAQ
Info : Recevez instantanément 3 devis personnalisés auprès des professionnels locaux de votre région
- Rapide et sans engagement -
Quelle hauteur siphon ?
Le siphon doit être installé à 52 cm du sol en dessous du lavabo. Comme la profondeur d’une vasque mesure entre 20 à 25 cm, le siphon est sis à une soixantaine de centimètres du sol. L’écrou de serrage du siphon va se fixer sur la sortie d’évacuation d’eau au-dessous du lavabo. Le diamètre de la canalisation d’un lave-vaisselle ou d’un lave-linge est de 32 mm avec une hauteur de sortie de 52 cm. Ici, le siphon n’est pas indispensable, car ce dernier est formé par le tube souple ou intégré à la machine.
À quelle hauteur sortir l’évacuation lavabo ?
L’évacuation d’une douche comme l’évacuation d’une baignoire, d’un lavabo ou d’un évier est posée à 90 cm du sol. Pour une évacuation des équipements optimale, les alimentations doivent être installées à 60 cm du sol. Cette hauteur de sortie est primordiale pour évacuer correctement les eaux usées.
L’évacuation du lavabo est à une distance de 83 à 85 cm du sol. S’il s’agit d’un lavabo mural, cette hauteur de pose est fixée à 52 cm au-dessus du sol. En revanche, la hauteur de l’écoulement d’un lavabo sur colonne s’effectue en fonction du modèle de lavabo choisi et de la hauteur de la colonne. Sachez qu’il est primordial de bien choisir la section à utiliser pour éviter les désagréments futurs :
- Une section faible génèrera le ralentissement de l’évacuation et le bouchage des canalisations.
- Par contre, une section sur dimensionnée provoquera des mauvaises odeurs et le désamorçage des siphons.
Un bon diamètre de la canalisation conditionne le débit de l’écoulement.
