La barbacane, élément souvent méconnu du grand public, joue un rôle crucial dans la préservation de la stabilité des murs, notamment des murs de soutènement. Apparu dès le Moyen Âge sous une fonction essentiellement défensive, son usage contemporain s’est recentré sur la gestion des eaux pour éviter les risques d’infiltration et d’humidité nuisibles à la durabilité des ouvrages. Confrontés à des contraintes de pression hydrostatique et de sol, les murs de soutènement reposent sur des dispositifs de drainage performants pour répondre efficacement aux problématiques d’évacuation d’eau accumulée. Grâce à la barbacane, cette évacuation s’opère de manière naturelle, limitant ainsi risques de fissures, affaissements et effondrements, tout en assurant la protection des fondations et la stabilité globale de la construction. La diversité des matériaux et formes disponibles adapte la barbacane aux multiples contextes de construction des murs, des caves aux aménagements paysagers.
Le décryptage précis du fonctionnement et des techniques de pose de la barbacane dans les murs révèle à quel point cet élément demeure indispensable, combinant efficience technique et contraintes architecturales. Chaque projet s’appuie sur des méthodes rigoureuses, incluant des règles d’espacement stratégiques et un bon raccord avec le système de drainage, afin d’assurer une bonne évacuation de l’eau et la stabilité durable des ouvrages. Entre entretien régulier et précautions d’installation, le mystère autour de la barbacane s’éclaire pour le bénéfice des constructeurs, ingénieurs et propriétaires.
Définition de la barbacane mur : distinction entre usage défensif et technique de drainage
Qu’est-ce qu’une barbacane dans un mur : fonction de drainage et de gestion des eaux
Dans le domaine de la construction, la barbacane désigne une ouverture aménagée dans un mur permettant d’évacuer l’eau accumulée derrière une structure maçonnée. Indispensable aux murs de soutènement, elle contribue à libérer la pression hydrostatique exercée par le sol saturé d’eau, évitant ainsi la surcharge qui pourrait compromettre la stabilité de la structure. Cette évacuation via la barbacane assure à la fois un drainage efficace et limite les risques d’humidités persistantes, qui favorisent la dégradation prématurée des matériaux.
Contrairement aux murs étanches classiques, un mur doté de barbacanes intègre le système de drainage pour limiter la stagnation. Une barbacane peut être vue comme un conduit ou une grille positionnée pour garantir une circulation libre de l’eau vers l’extérieur, évitant ainsi son accumulation dangereuse dans le sol derrière le mur. Elle permet aussi parfois d’apporter une légère ventilation dans certains ouvrages semi-enterrés, comme les caves.
-
Évacuation naturelle de l’eau grâce à une pente légère
-
Limitation de la pression hydrostatique sur le mur
-
Prévention des phénomènes d’humidité et d’efflorescence
-
Amélioration de la durabilité grâce à la prévention des infiltrations
Différence entre barbacane médiévale et barbacane contemporaine en maçonnerie
La barbacane évoque immédiatement la défense médiévale au Moyen Âge, où elle désignait des ouvertures dans les murs fortifiés, utilisées pour jeter projectiles, pierres ou eau bouillante afin de repousser les assaillants. Ces dispositifs défensifs étaient souvent de petite taille, positionnés stratégiquement pour protéger les accès, et faisaient partie intégrante des remparts et fortifications.
En contraste, la barbacane contemporaine dans un mur n’a plus rien de militaire, mais revêt un rôle exclusivement technique. Elle vise à assurer la gestion adéquate des eaux et du drainage, en évacuant efficacement l’eau accumulée pour préserver la stabilité et la durabilité de la structure. L’usage est donc fonctionnel et destiné à protéger la construction contre les forces naturelles, en particulier les pressions liées à l’eau.
Aspect |
Barbacane Médiévale |
Barbacane Contemporaine |
---|---|---|
Fonction |
Défense et protection du château |
Drainage et gestion des eaux |
Position |
Murs fortifiés et remparts |
Murs de soutènement, murs enterrés |
Forme |
Petites ouvertures adaptées aux projectiles |
Ouvertures et conduits fonctionnels pour évacuation |
Matériaux |
Pierre et maçonnerie lourde |
Variés : PVC, béton, métal, pierre |
Rôle indispensable de la barbacane dans les murs de soutènement pour l’évacuation de l’eau
Murs de soutènement : pourquoi une gestion efficace de l’eau est cruciale
Les murs de soutènement ont pour fonction principale de retenir le sol sur des terrains en pente et d’empêcher les glissements et effondrements. Ces ouvrages sont soumis à une pression importante exercée par la masse de terre qu’ils soutiennent, pression qui augmente considérablement lorsque le sol est saturé en eau. Sans évacuation adéquate, la surcharge hydrostatique peut entraîner des fissures, déformations ou même la rupture du mur.
Le système de drainage est donc un élément-clé de la construction de ces murs, et la barbacane constitue le dispositif simple et efficace pour assurer l’évacuation naturelle de l’eau. En permettant à l’eau accumulée de s’échapper, la barbacane réduit la pression interne, diminue la mobilité du sol et optimise la stabilité de l’ensemble.
-
Empêche la saturation excessive du sol derrière le mur
-
Réduit la pression hydrostatique sur la structure
-
Prévient les fissures et affaissements liés à l’humidité
-
Facilite la longévité et la durabilité des murs de soutènement
Le choix de la conception du mur et de la barbacane s’appuie souvent sur des analyses géotechniques et un suivi précis des conditions locales, garantissant une évacuation optimisée et durable. En savoir davantage sur les murs de soutènement.
Comment la barbacane prévient fissures, affaissements et effondrements
La barbacane joue un rôle préventif essentiel face aux risques liés à la pression excessive de l’eau accumulée. Elle agit comme un exutoire qui empêche la surcharge du sol et, par ricochet, la formation de fissures qui fragiliseraient la structure. Sans ces ouvertures, la pression hydrostatique peut provoquer des affaissements progressifs, puis des effondrements soudains, compromettant la stabilité du mur.
En complément, une barbacane bien conçue participe à la réduction de l’humidité dans l’environnement, évitant ainsi les phénomènes d’efflorescences et la prolifération de moisissures, facteurs aggravants pour les matériaux et la longévité du mur. Son intégration avec un bon système de drainage, souvent constitué de drains français et de géotextiles, assure un équilibre optimal entre évacuation et protection.
Problème |
Impact sur le mur |
Rôle de la barbacane |
---|---|---|
Accumulation d’eau |
Surcharge pression hydrostatique |
Évacuation naturelle via ouverture |
Infiltration d’humidité |
Fragilisation des matériaux |
Ventilation et drainage |
Fissures apparues |
Risque d’affaissement/effondrement |
Réduction des tensions |
Sol instable |
Diminution de la stabilité |
Assèchement progressif |
Barbacane mur : formes, types et matériaux adaptés à chaque projet
Barbacanes circulaires vs rectangulaires : usages, avantages et limites
Les barbacanes se déclinent principalement en deux formes : circulaires et rectangulaires. {{À noter, chaque forme offre des avantages spécifiques qui répondent aux contraintes techniques et esthétiques d’un projet.
-
Barbacanes circulaires : Elles privilégient une bonne évacuation de l’eau grâce à une ouverture constante. Leur format est simple à réaliser dans un coffrage et offre une bonne résistance aux pressions extérieures. Elles sont idéales pour les murs compacts et les drainages fréquents.
-
Barbacanes rectangulaires : Plus larges, elles apportent un débit d’évacuation supérieur. Leur forme facilite parfois l’intégration d’une grille de protection. Elles sont préférées dans les murs plus épais nécessitant une meilleure gestion des volumes d’eau.
Chaque forme doit être choisie en fonction de l’épaisseur et du matériau du mur, ainsi que de la quantité d’eau à évacuer. Leur mise en place requiert un coffrage spécifique pour garantir l’exacte forme et la bonne intégration dans la structure.
Critères |
Barbacane circulaire |
Barbacane rectangulaire |
---|---|---|
Débit d’évacuation |
Moyen |
Élevé |
Facilité de pose |
Simple avec coffrage circulaire |
Plus complexe avec coffrage |
Adaptation murs fins |
Très adaptée |
Moins adaptée |
Esthétique |
Discrète |
Visible, personnalisable |
Les matériaux pour barbacanes de mur : PVC, béton, métal ou pierre ?
Le choix des matériaux pour la construction de barbacanes dans un mur dépend de plusieurs facteurs : résistance attendue, environnement local, type de sol et contraintes d’entretien.
-
PVC : Léger et économique, très utilisé pour les ouvrages légers et les murs enterrés. Résistant à la corrosion, mais moins robuste face aux chocs mécaniques.
-
Béton : Matériau classique offrant une excellente résistance mécanique et une grande longévité. Nécessite un coffrage précis pour obtenir la forme désirée.
-
Métal (acier galvanisé ou inox) : Idéal pour les environnements agressifs (milieu humide) grâce à sa résistance à la corrosion, mais peut s’avérer coûteux.
-

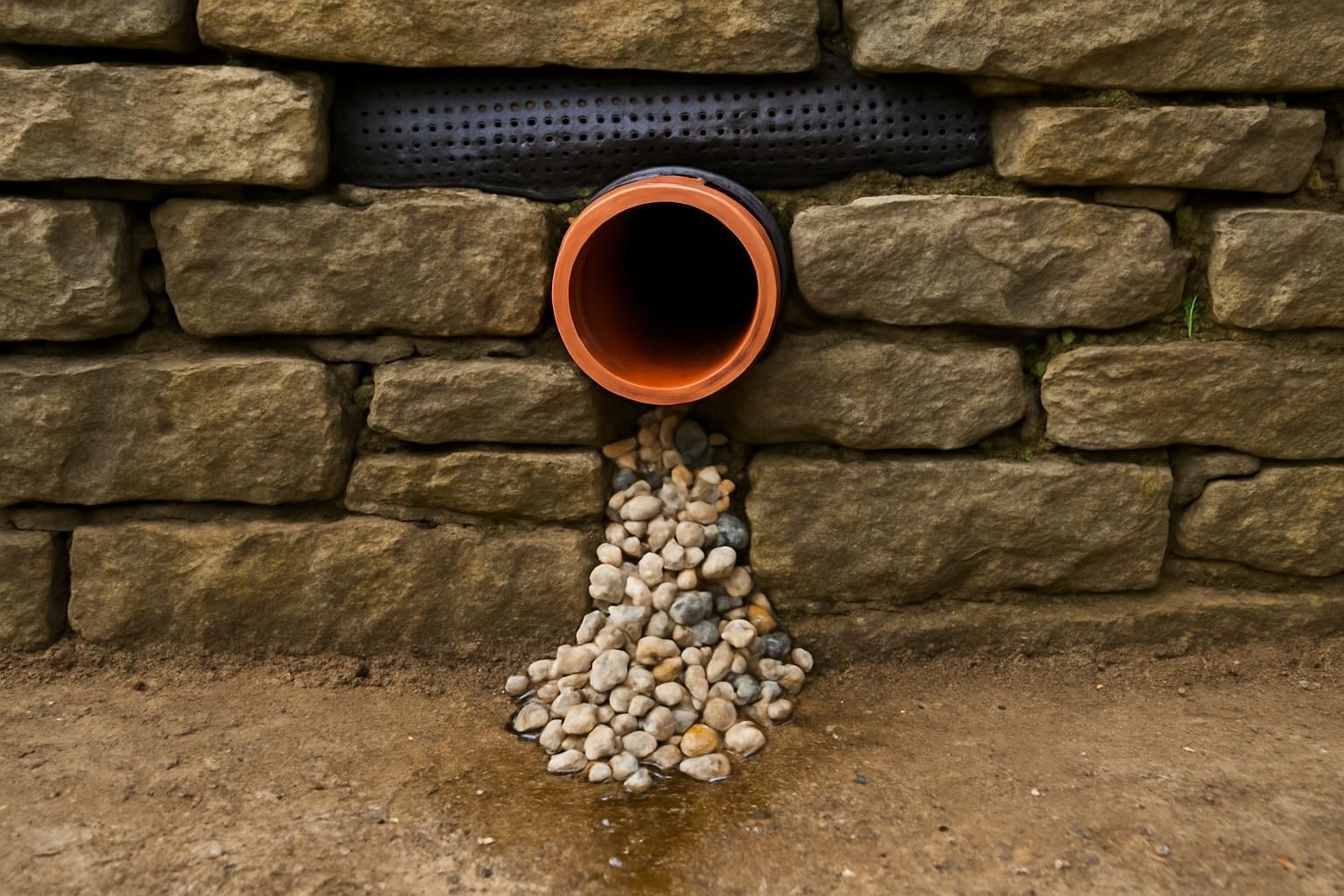

Pierre : Adaptée pour les murs traditionnels en pierre ou sèche, s’intègre parfaitement à l’esthétique, mais sa mise en œuvre est plus complexe et coûteuse.
La balance entre performance, esthétique et coût guide souvent le choix du matériau, avec une attention portée au drainage et à la facilité d’entretien. Pour en savoir plus sur les caractéristiques et la mise en œuvre, il est possible de consulter des ressources spécialisées sur les barbacanes de mur.
Installation d’une barbacane sur mur : techniques, conseils et intégration au drainage
Les étapes clés pour poser une barbacane sur mur neuf ou existant
L’installation de la barbacane nécessite une procédure rigoureuse afin d’assurer sa fonctionnalité optimale et la stabilité du mur. En phase de construction neuve, la mise en place du coffrage constitue la première étape avant bétonnage ou pose des matériaux. Sur un mur existant, il faut procéder avec prudence pour éviter d’affaiblir la structure.
Voici les grandes étapes de l’installation :
-
Repérage précis de l’emplacement en fonction du système de drainage prévu 🏗️
-

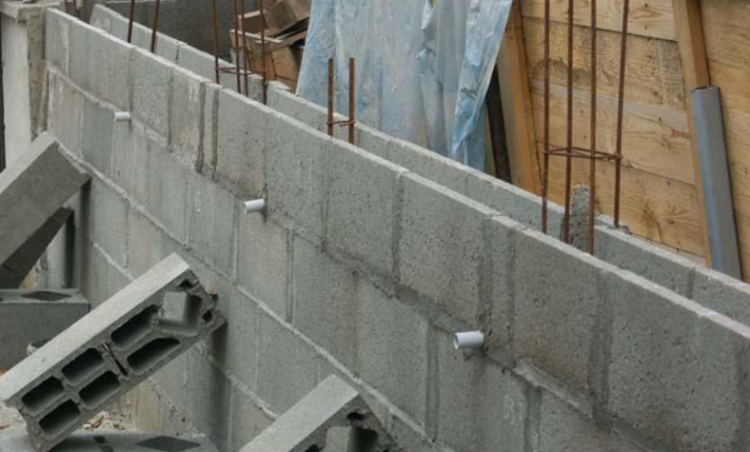

Pour un mur neuf, mise en place du coffrage circulaire ou rectangulaire selon la barbacane choisie 🧱
-
Pour mur existant, réalisation d’un perçage propre avec outils adaptés 🔧
-
Fixation ou scellement de la barbacane dans l’ouverture
-
Contrôle de la pente d’évacuation pour garantir un écoulement naturel de l’eau 🌧️
-
Intégration avec les drains et géotextiles pour assurer une évacuation complète
Les professionnels insistent sur l’importance de la coordination entre les équipes de maçons et de drainage pour éviter tout défaut fonctionnel. Plus d’astuces sont disponibles sur des sites dédiés à la installation de barbacane.
Spécificités sur murs en pierre ou parpaing : précautions et astuces pour une pose durable
Les murs en pierre, reconnus pour leur caractère et leur robustesse, nécessitent une approche soignée pour l’intégration des barbacanes. La nature irrégulière des matériaux impose une découpe précise et un scellement adapté pour maintenir la stabilité globale. Dans le cas des murs en parpaing, plus homogènes, la technique passe par un perçage puis fixation étanche.
-

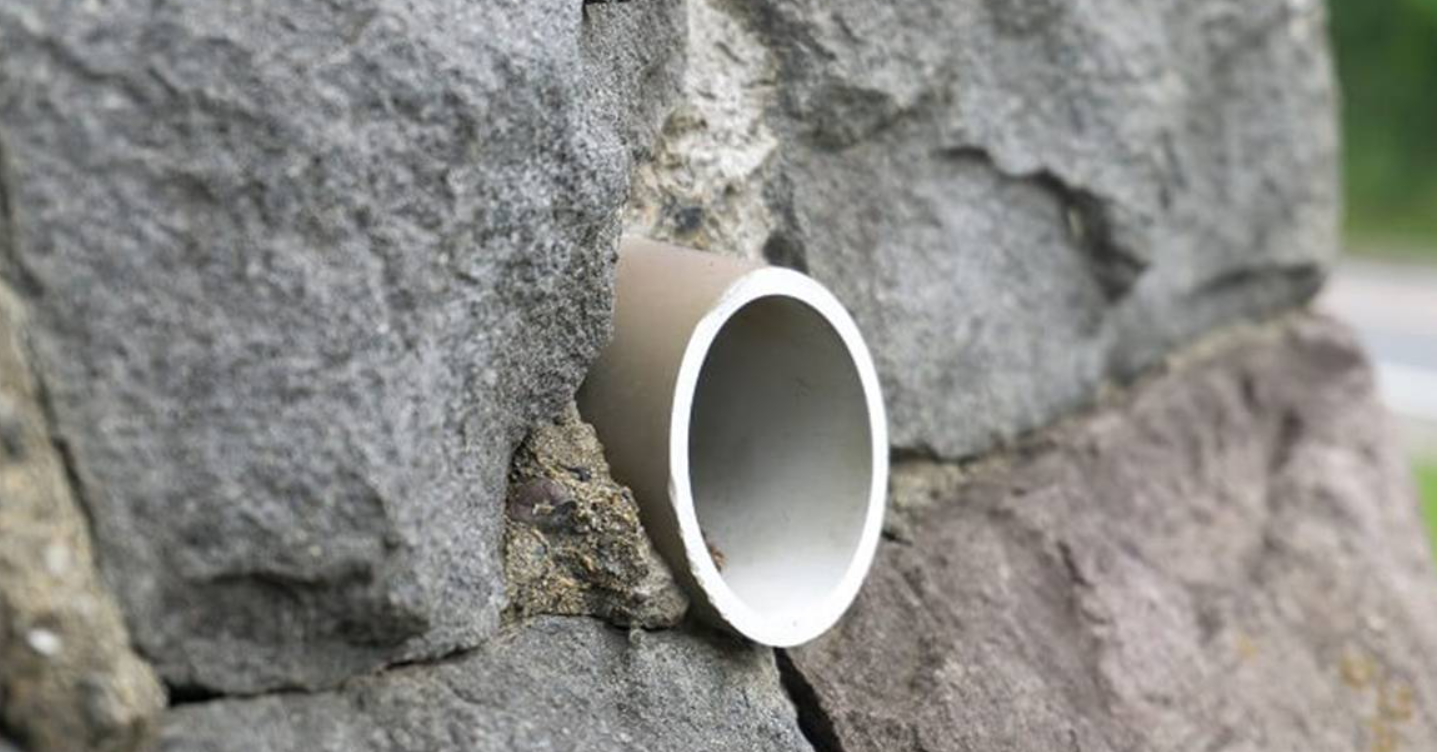

Sur mur en pierre : scellement avec mortiers spécifiques pour éviter infiltration et maintenir la résistance mécanique 🧱
-
Sur mur en parpaing : utilisation d’outils diamantés pour percer sans fissurer le bloc 🔧
-
Protection renforcée contre l’usure et les chocs pour préserver la barbacane
-
Vérifier l’absence de zones fragiles autour de l’ouverture avant pose
Une pose réussie garantit non seulement la fonctionnalité optimale de la barbacane, mais aussi la durabilité de l’ensemble. Pour les parpaings, un guide complet est disponible notamment sur la construction de mur de clôture en parpaing.
Bon positionnement et espacement des barbacanes : recommandations d’expert
Le positionnement des barbacanes dans un mur ne s’improvise pas. Leur espacement se situe généralement entre 2 et 5 mètres, selon la hauteur et la nature du mur de soutènement. Un agencement en quinconce est souvent privilégié afin de maximiser l’évacuation et éviter les points de surcharge localisés.
-
Respecter un espacement régulier compris entre 2 et 5 mètres 📏
-
Prévoir une pente naturelle vers l’extérieur (de 2 à 5%) 🌧️
-
Composer l’agencement en quinconce pour une meilleure distribution de l’évacuation
-
Associer les barbacanes à un système de drainage efficace (drain français, géotextile)
Ces recommandations garantissent la performance sur la durée de l’évacuation et participent à la protection contre l’humidité. Une’étude préalable du terrain est nécessaire pour ajuster ces paramètres.
Critères |
Espacement conseillé |
Forme recommandée |
Applications courantes |
---|---|---|---|
Murs ≤ 1,5 m |
4-5 mètres |
Circulaire |
Murs de clôture, petits soutènements |
Murs > 1,5 m |
2-3 mètres |
Rectangulaire |
Murs de soutènement lourds |
Murs en pierre |
3-4 mètres |
Circulaire (plus discret) |
Patrimoine, murs traditionnels |

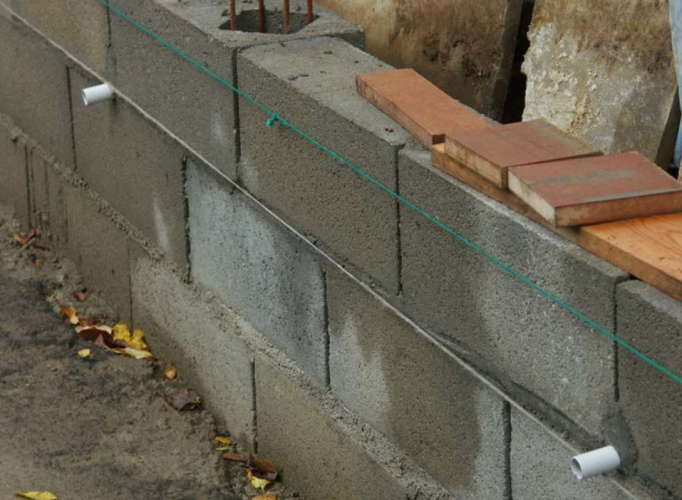

Murs en parpaing |
2-3 mètres |
Rectangulaire |
Murs modernes, urbanisme |
Entretien, sécurité et applications variées des barbacanes pour murs
Pourquoi nettoyer régulièrement les barbacanes de mur : fréquence et bonnes pratiques
Le drainage ne peut fonctionner efficacement que si les barbacanes sont dégagées de toute obstruction. Feuilles mortes, débris, boues ou poussières peuvent boucher les ouvertures et compromettre l’évacuation naturelle de l’eau. Il est conseillé d’inspecter et nettoyer les barbacanes notamment après de fortes intempéries ou au moins deux fois par an, au printemps et à l’automne.
-
Inspection visuelle post-pluie pour détecter bouchons et obstructions 🌧️
-
Retrait manuel des débris à l’aide de brosses ou souffleurs
-
Vérification de l’état des matériaux et scellements 🔧
-
Intervention rapide en cas d’obstruction prolongée pour éviter les dégâts
Un entretien rigoureux prolonge la vie des barbacanes et évite l’accumulation de humidité, réduisant ainsi les risques de détérioration du mur.
Risques d’une absence ou d’un mauvais entretien d’une barbacane mur : fissures, humidité, instabilité
Ne pas prévoir ou entretenir correctement les barbacanes expose la construction à de lourdes conséquences : accumulation d’eau, montée d’humidité, fissurations, affaissements, voire effondrements. Ces problèmes affectent non seulement la stabilité du mur, mais compromettent aussi la sécurité des ouvrages environnants et peuvent impacter les fondations.
Les infiltrations peuvent également engendrer la formation de moisissures, détériorer les matériaux et dégrader les performances thermiques et mécaniques du mur. Ces désordres entraînent des coûts de réparation élevés, soulignant l’importance vitale d’un entretien préventif.
Situation |
Conséquence |
Risque principal |
---|---|---|
Barbacane absente |
Accumulation d’eau dans le sol |
Effondrement du mur |
Barbacane bouchée |
Augmentation de la pression hydrostatique |
Fissures et affaissements |
Mauvais entretien |
Dégradation des matériaux |
Perte de durabilité |
Mauvais positionnement |
Drainage inefficace |
Instabilité à long terme |
Barbacanes et gestion environnementale : évacuation de l’eau et protection des abords
La gestion intelligente de l’eau évacuée par les barbacanes est essentielle pour éviter des problèmes d’érosion ou de ruissellement excessif aux abords immédiats du mur et des fondations. Il est recommandé de diriger l’eau vers des zones adaptées, telles que des bassins d’infiltration, des jardins filtrants ou des réseaux d’assainissement pluvial, afin de préserver l’environnement et les espaces sensibles.
-
Diriger l’évacuation vers des zones stabilisées 🌍
-
Éviter le ruissellement sur les pentes raides pour limiter l’érosion
-
Utiliser des système de drainage complémentaires (drains, géotextiles)
-
Mettre en place des protections naturelles (végétation, paillage)
Ces bonnes pratiques participent à un équilibre écologique et préservent les infrastructures. Les barbacanes offrent ainsi une solution durable, respectueuse de l’environnement, renforçant le rôle des murs qui protègent les sols et les constructions.
FAQ
-
Qu’est-ce qu’une barbacane exactement ?
Une barbacane est une ouverture aménagée dans un mur, spécialement les murs de soutènement, servant à évacuer l’eau accumulée dans le sol derrière la structure. Elle réduit la pression hydrostatique et prévient l’humidité. -
Pourquoi est-elle indispensable dans un mur de soutènement ?
Elle permet d’évacué l’eau naturellement, réduisant les risques de fissures, d’affaissement ou d’effondrement liés à la surcharge d’eau dans le sol, garantissant ainsi la stabilité du mur. -
Quels sont les matériaux les plus adaptés pour une barbacane ?
Le PVC, le béton, le métal ou la pierre sont utilisés selon le contexte. Le choix dépend des contraintes mécaniques, du coût et de l’environnement où se trouve le mur. -
Comment entretenir une barbacane ?
Il est recommandé de nettoyer les barbacanes au moins deux fois par an, notamment après de fortes pluies, afin d’enlever débris, feuilles et poussières, assurant ainsi un drainage optimal. -
Que risque-t-on si la barbacane est mal positionnée ?
Un mauvais positionnement peut entraîner une évacuation inefficace de l’eau, aboutissant à une accumulation dangereuse d’humidité et à la perte de stabilité du mur sur le long terme.
